اطلاعات فنی ترانسمیتر تی ام تی هشتاد

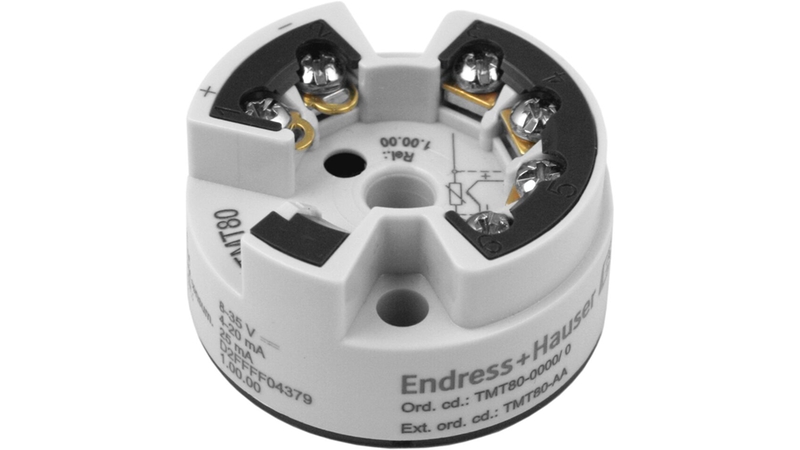

آی تمپ TMT80
هد ترانسمیتر دما همه کاره برای دماسنج‌های مقاومتی و ترموکوپل‌ها
قابل برنامه نویسی با رایانه
کاربردهای ترانسمیتر iTEMP TMT80
ترانسمیتر هد دمای قابل برنامه نویسی با رایانه (PCP) برای تبدیل انواع سیگنال‌های ورودی به سیگنال‌های خروجی آنالوگ ۴ تا ۲۰ میلی آمپر.
مناسب برای دماسنج‌های مقاومتی (RTD) و ترموکوپل‌ها (TC).
تنظیم دستگاه با استفاده از رایانه با کیت تنظیم و نرم افزار رایانه ای ReadWin 2000.
مزایای TMT80 در یک نگاه
تکنولوژی دو سیم، خروجی آنالوگ ۴ تا ۲۰ میلی آمپر.
سیگنال خطا در صورت قطعی حسگر یا اتصال کوتاه، قابل تنظیم اولیه بر اساس NAMUR NE43
منطبق بر الزامات EMC بر اساس NAMUR NAMUR NE21.
عایق گالوانیزه تا ۵۰۰ ولت (ورودی / خروجی).
تنظیمات بازۀ اندازه گیری بر اساس کاربردهای خاص.
عملکردها و طراحی سیستم
قواعد اندازه گیری
ثبت الکترونیک و تبدیل سیگنال‌های ورودی مختلف در سنجش‌های دمای صنعتی
سیستم اندازه گیری
ترانسمیتر هد دما ای تمپ TMT80 نوعی ترانسمیتر دو سیم با خروجی آنالوگ است. این ابزار ورودی سنجش گر دماسنج‌های مقاومتی (RTD) در اتصالات سیمی ۲-، ۳-، یا ۴- تایی و ترموکوپل‌ها است. تنظیم دستگاه از طریق کیت تنظیم و نرم افزار تنظیم رایگان ReadWin 2000 انجام می‌شود.
شاخصه‌های عملکردی
زمان پاسخ دهی
۱ ثانیه
شرایط عملکردی مرجع
دمای کالیبراسیون: +۲۵ درجه C ± ۵K (77 درجه F ± ۹ درجه F)
ولتاژ تغذیه: ۲۴ ولت جریان مستقیم
مدار ۴ سیم برای تنظیم مقاومت
حداکثر خطای قابل اندازه گیری
داده‌های دقت، مقادیری کلی هستند و معادل با انحراف معیار ± ۳ اهم (توزیع نرمال) هستند. یعنی ۹۹٫۸% تمامی مقادیر اندازه گیری شده در حد قابل قبول یا بهتر خواهند بود. % مربوط به بازۀ اندازه گیری‌های تنظیم شده است (مقدار مورد استفاده باید بیشتر از ۱ باشد).
نوع
صحت اندازه گیری
دماسنج مقاومتی RTD
Pt100, Pt1000
۰٫۵ K (0.9 °F) یا ۰٫۱۵%
ترموکوپل TC
K,N
S,B,R
نوع ۱٫۰ K (1.8 °F) یا ۰٫۱۵%
نوع ۲٫۰ K (3.6 °F) یا ۰٫۱۵%
تاثیر منابع تغذیه
≤± ۰٫۰۱%/V انحراف از ۲۴ ولت (تمامی داده‌ها مربوط به اندازه گیری مقادیر نهایی است)
تاثیر دمای محیط (انحراف دما)
· دماسنج مقاومتی (RTD):
Td = ± {(۱۵ppm/K* (850درجه C))+ (50ppm/K* 100 درجه C)}=±۰٫۲۱K
مقادیر نهایی بازۀ اندازه گیری: ۸۵۰ درجه C، مقادیر آغازین بازۀ اندازه گیری: ۲۰۰- درجه C، بازۀ اندازه گیری (۴ تا ۲۰ میلی آمپر) مقدار پیش فرض = ۰ تا ۱۰۰+ درجه C، انحراف دمای محیط = ۱۰K
· ترموکوپل (TC):
Td = ± {(۵۰ppm/K* (مقادیر انتهایی بازۀ اندازه گیری – مقادیر آغازین بازۀ اندازه گیری )) + (۵۰ ppm/K* بازۀ اندازه گیری پیشفرض)} * Δ σ
Δ σ = انحراف دمای محیط بر اساس شرایط مرجع ۲۵+ درجه C ± ۵K (77 درجه F ± ۹ F)
پایداری بلند مدت
≤۰٫۱K / سال (≤۰٫۱۸ °F در سال، % مربوط به بازۀ اندازه گیری تنظیم شده است، مقدار مورد استفاده باید بیشتر از ۱ باشد)
تاثیر بار
≤ ±۰٫۰۲%/۱۰۰ Ω (بر اساس شرایط مرجع)
تاثیر اتصال سرد
Pt100، منطبق بر DIN IEC 60751 کلاس B(مرجع داخلی برای ترموکوپل‌های TC)
اطلاعات ثبت سفارش
TMT80
آی تمپ TMT80
ترانسمیتر دمای قابل برنامه نویسی با رایانه؛ کاربرد: RTD؛ ۲ سیم ۴ تا ۲۰ میلی آمپر عایق گالوانیزه، عملکرد در شرایط بروز خطا: NAMUR NE43؛ قابل نصب، سر ترمینال فرم B منطبق بر DIN EN 50446
تنظیمات کارخانه: Pt100، ۳ سیم، ۰ تا ۱۰۰ درجه C، نوع حسگر / نوع اتصال اختیاری و قابل انتخاب
تاییدیه: AA: مناطق بی خطر
TMT80
AA کد سفارش (بخش ۱)
انتخاب‌های بیشتر (به صورت اختیاری است، انتخاب همه یا هیچ یک از موارد ذیل انجام پذیر است)
نوع حسگر تنظیم
C1 Pt100، -۲۰۰…۸۵۰ °C، حداقل بازه ۱۰ K، IEC60751، بازۀ اندازه گیری باید معین شود
C2 Pt1000، -۲۰۰…۲۵۰ °C، حداقل بازه ۱۰ K، IEC60751، بازۀ اندازه گیری باید معین شود
CA نوع B، ۰ …۱۸۲۰ °C، حداقل بازه ۵۰۰ K، IEC60584 ، بازۀ اندازه گیری باید معین شود
CB نوع K، -۲۰۰ …۱۳۷۰ °C، حداقل بازه ۵۰۰ K، IEC60584 ، بازۀ اندازه گیری باید معین شود
CC نوع N، -۲۷۰ …۱۳۰۰ °C، حداقل بازه ۵۰ K، IEC60584 ، بازۀ اندازه گیری باید معین شود
CD نوع R، -۵۰ …۱۷۶۸ °C، حداقل بازه ۵۰۰ K، IEC60584 ، بازۀ اندازه گیری باید معین شود
CE نوع S، -۵۰ …۱۷۶۸ °C، حداقل بازه ۵۰۰ K، IEC60584 ، بازۀ اندازه گیری باید معین شود
اتصالات
D2 RTD دو سیم
D3 RTD سه سیم
D4 RTD چهار سیم
کالیبراسیون
FA گواهی کالیبراسیون کار ۶ امتیازی
آزمون، تاییدیه
KH گزارش تنظیمات
علائم
Z2 برچسب زنی (TAG) روی دستگاه
Z3 برچسب کمیسیون، کاغذی
TMT80 AA + کد سفارش، کامل (بخش ۱ + انتخاب‌های اضافه اختیاری)
ملزومات
ست نصب ترنسمیتز هد: (۴ پیچ، ۶ فنر، ۱۰ گیره)، کد سفارش : ۵۱۰۰۱۱۱۲
اداپتور نصب ریل DIN، گیره ریل DIN منطبق بر IEC 60715 کد سفارش: ۵۱۰۰۰۸۵۶
محفظه استفاده در محیط TAF10 برای ترانسمیتر هد اندرس + هاوزر، آلومینیوم، IP66 کد سفارش: TAF10
کیت‌های تنظیم برای ترانسمیترهای قابل برنامه نویسی با رایانه
کموباکس FAX291: کابل رابط کاربری رایانه با پورت USB 4 سوزنی، کد سفارش: ۵۱۵۶۹۸۳
TXU10-AA: برنامۀ نصب ReadWiN2000 و کابل رابط کاربری رایانه با پورت USB 4 سوزنی؛ کد سفارش: TXU10-A
